Кабели UTP и STP используют разъем (коннектор) 8P8C, имеющий по 8 контактов, и часто именующийся как RJ45, что не совсем верно, поскольку аббревиатура RJ (Registered Jack) используется для идентификации кабельной разводки, которая может быть разной в зависимости от подключаемой конфигурации.

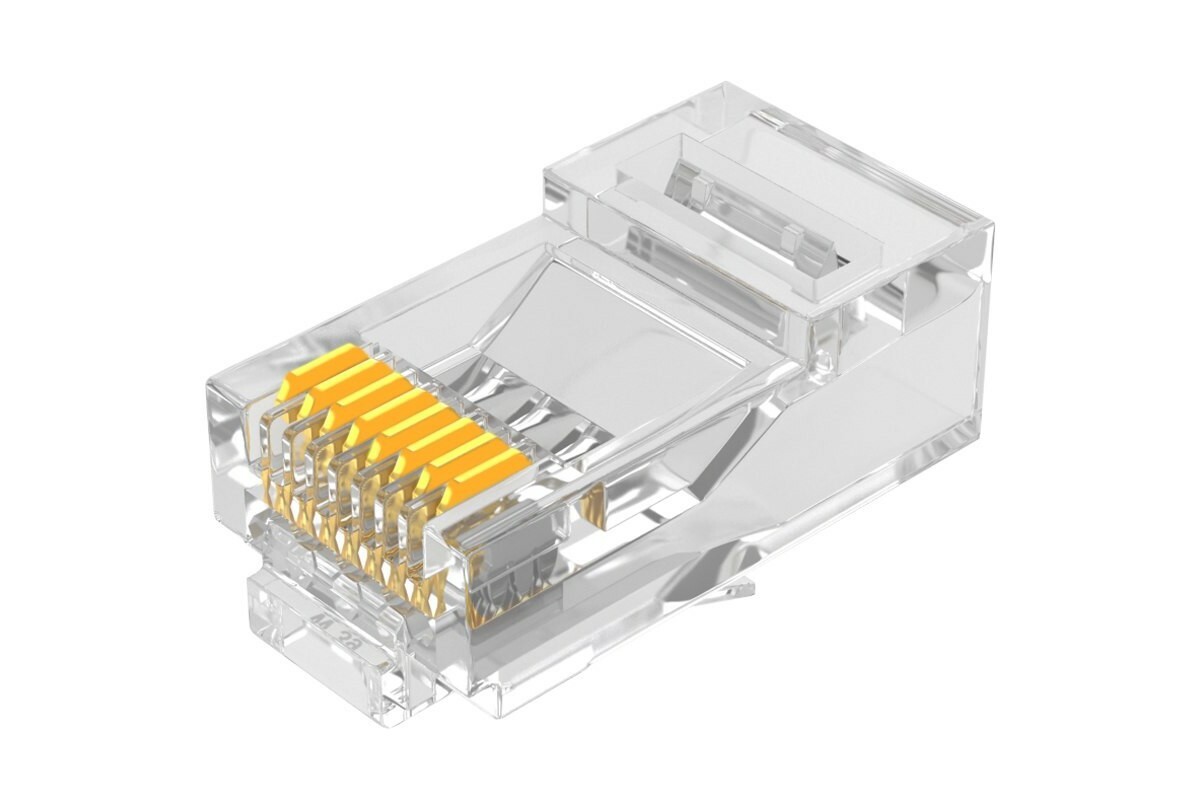

Коннектор 8P8C

В стандарте TIA/EIA 568 описано соответствие цветовой маркировки проводов и схем подключения контактов для кабелей Ethernet. Как показано на рисунке, разъем 8P8C является штекерным разъемом, устанавливаемым на конце кабеля обжимным способом.

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству. Их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления.

Гнездовая часть этого разъема устанавливается в сетевом устройстве, на стене, офисной перегородке или коммутационной панели. При неправильной оконцовке каждый кабель становится потенциальной причиной снижения производительности на физическом уровне.

Гнездовая часть разъема 8P8C

Коннекторы также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты — учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.

Сетевая розетка — компонент, стандартный разъем, используемый для соединения компьютеров между собой в локальную или глобальную сеть.

Сетевая розетка

Патч-панели - состоят из корпуса с размещенными внутри него разъемами либо со специально предназначенным для этого местом.

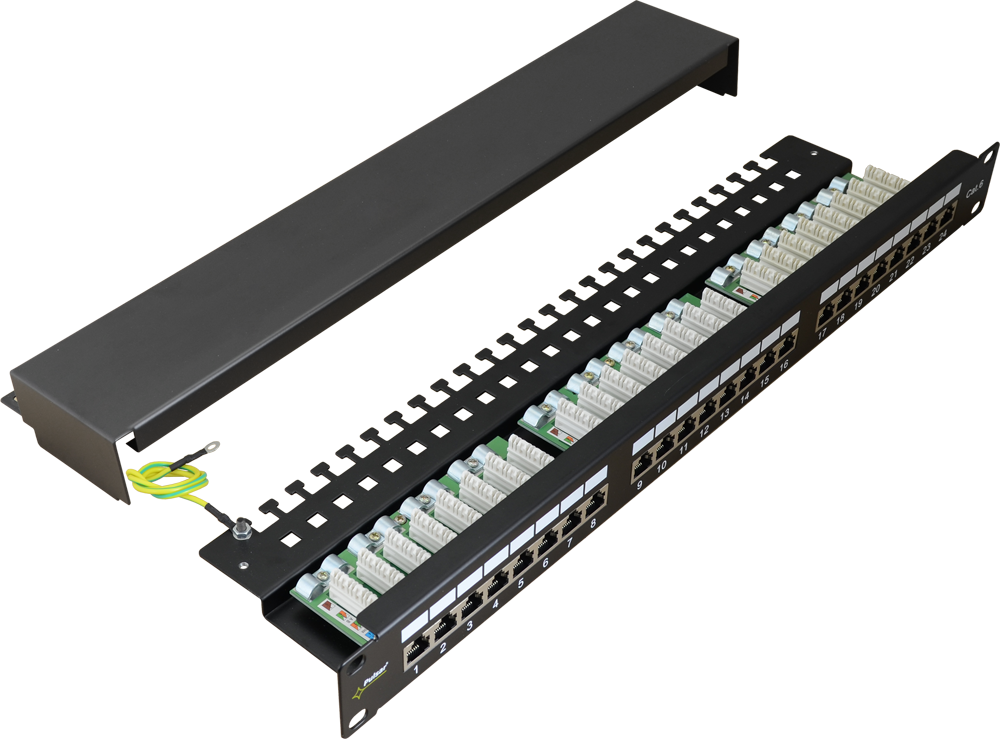

Патч-панель

Распределительные коробки представлены в виде оконечных блоков, главным предназначением которых является совместное использование с многоканальными сигнальными удлинителями, имеющими разную конструкцию. Однако все эти устройства способны обеспечить любую из возможных коммутаций.

Кросс-панели – это специальные монтажные конструкции, подразумевающие присутствие соединительных блоков типа IDC либо места для их установки. Они применяются в случае, если нужно распределить либо заделать медные кабельные провода.

Размещается оборудование в коммуникационном шкафу.
Патч-панели принято выносить в самый верх шкафа, но не потому, что там для них самое лучшее место, а потому, что пространство в нижней части шкафа занято – в него надо устанавливать самое тяжелое оборудование. К нему относятся блоки бесперебойного питания UPS, тяжелые сетевые коммутаторы, массивные устройства хранения данных. Расположенные в нижней части шкафа, они придадут ему дополнительную устойчивость. Если же вынести их наверх, образуется сильный опрокидывающий момент, и даже фиксация шкафа к полу не обеспечит должной защиты.

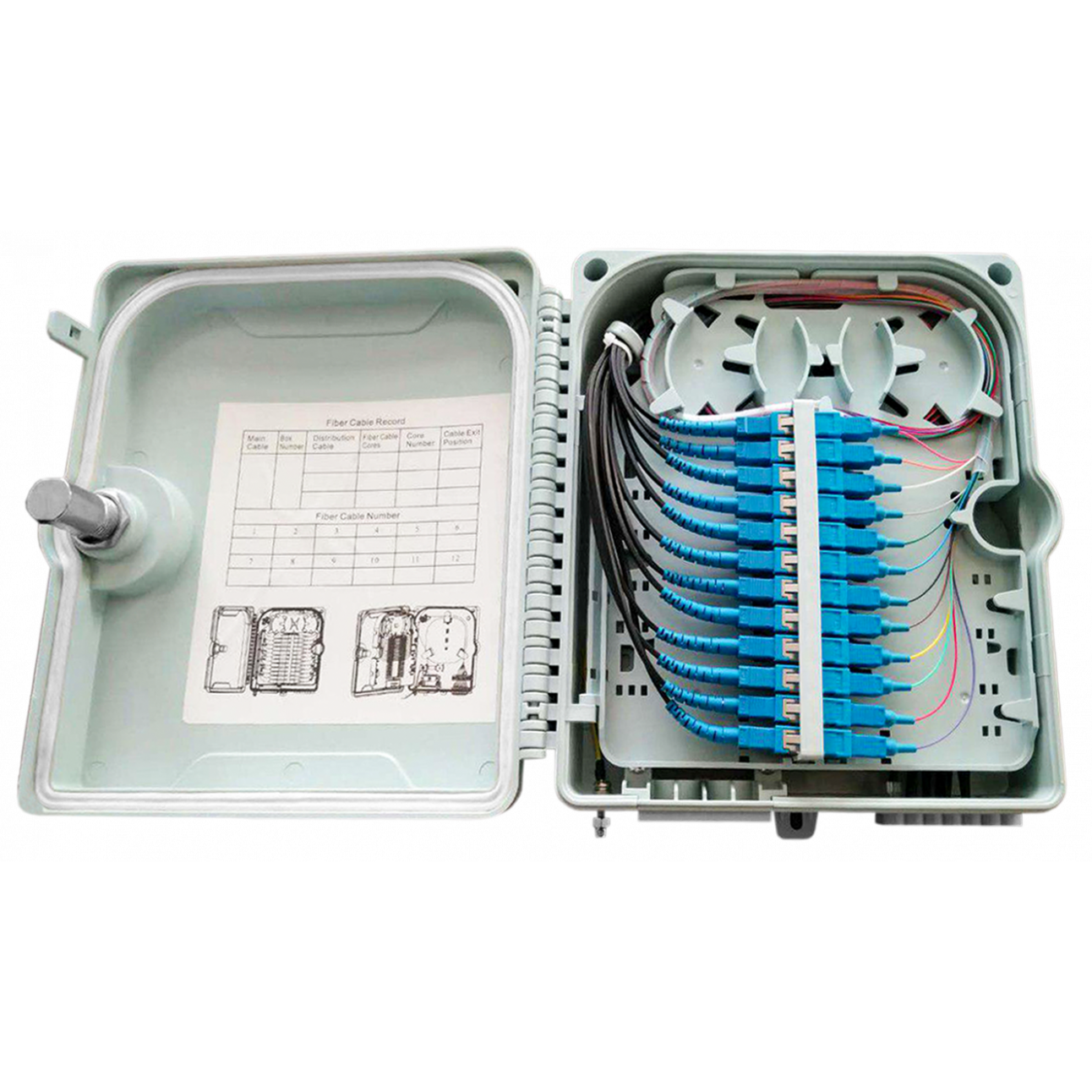

Распределительная коробка

Кросс-панель

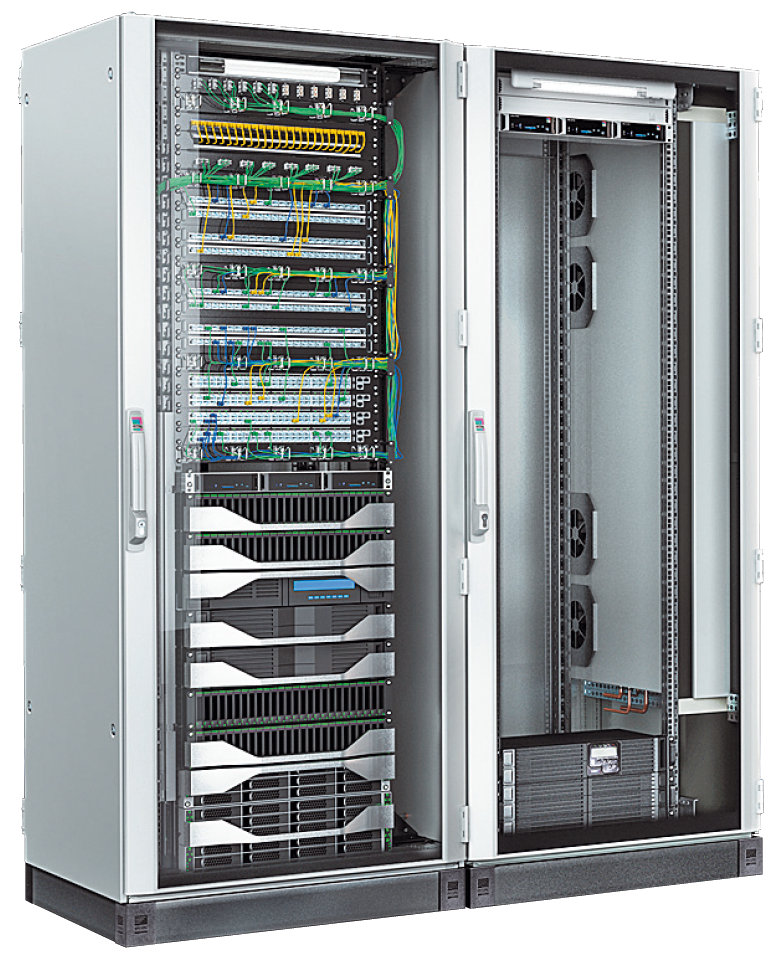

Коммуникационный шкаф
