2. 3 Работа с кабелем «Витая пара»

2.3 Работа с кабелем "витая пара"

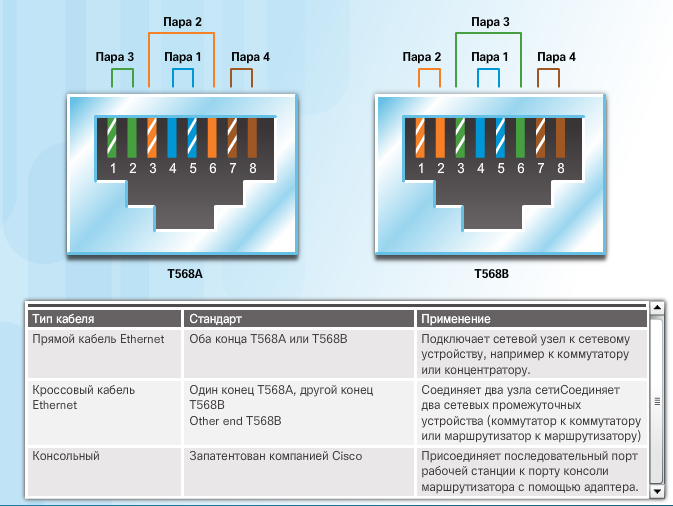

Схема обжимки кабеля "витая пара"

Существует 2 схемы обжимки кабеля: прямой кабель и перекрёстный (кросс-овер) кабель. Первая схема используется для соединения компьютера со свитчем/хабом — различные устройства, вторая для соединения 2 компьютеров напрямую — одинаковые устройства.

Схемы обжимки кабеля

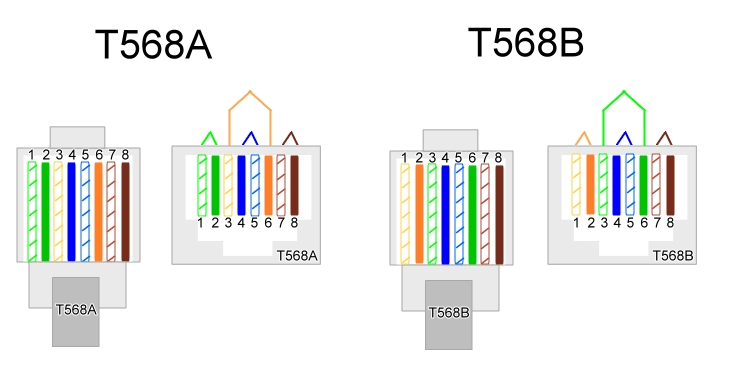

Стандарты EIA/TIA 568A и 568B

При терминирование сетевого кабеля необходимо расположить цветные контакты передачи в правильном порядке. Стандарты EIA/TIA 568A и 568B наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа ''витая пара'' с контактами разъёмов 8P8C.

Зелёно-белый

Зелёный

Оранжево-белый

Синий

Сине-белый

Оранжевый

Коричнево-белый

Коричневый

Оранжево-белый

Оранжевый

Зелёно-белый

Зелёный

Коричнево-белый

Коричневый

Синий

Сине-белый

T568A

T568B

Схемы обжимки и T568A/568B

Инструменты

Для работы с витой парой используют профессиональные, специализированные инструменты:

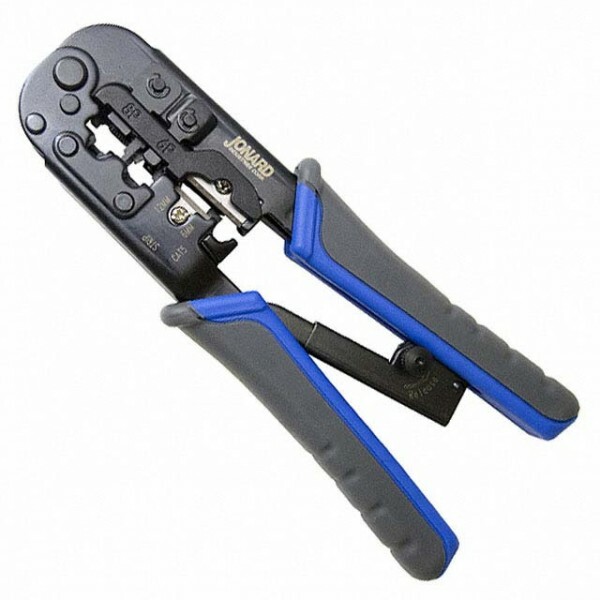

Кримпер

Кримпер (обжимка) предназначенный для соединения провода с контактами разъёмов, без применения пайки или сварки.

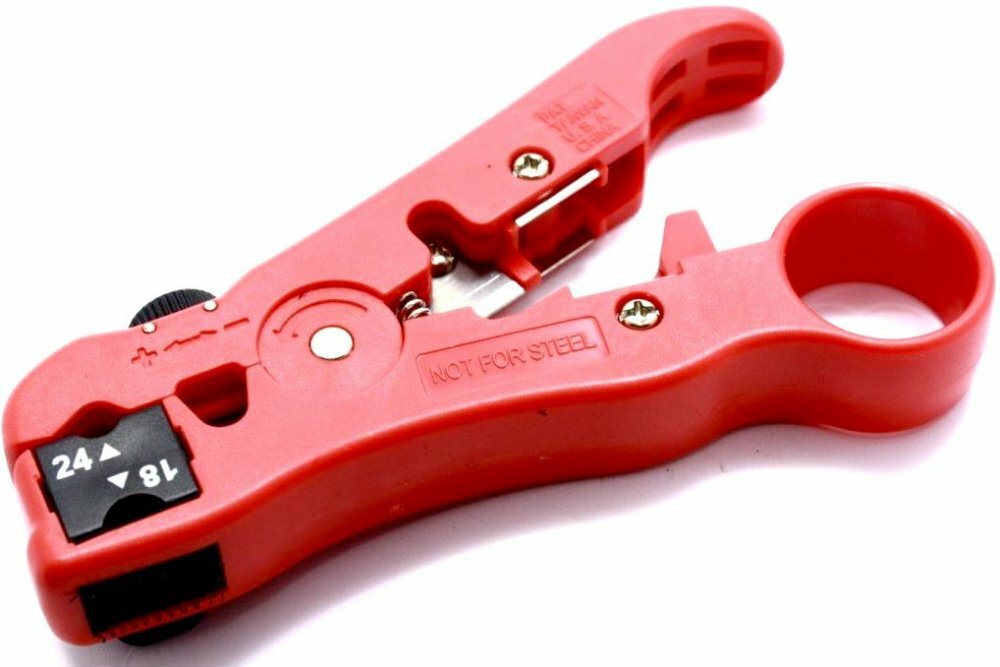

Стриппер инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при монтажных работах.

Стриппер

Кусачки, если ни у кримпера, ни у стриппера нет лезвий для обрезки проводников витой пары.

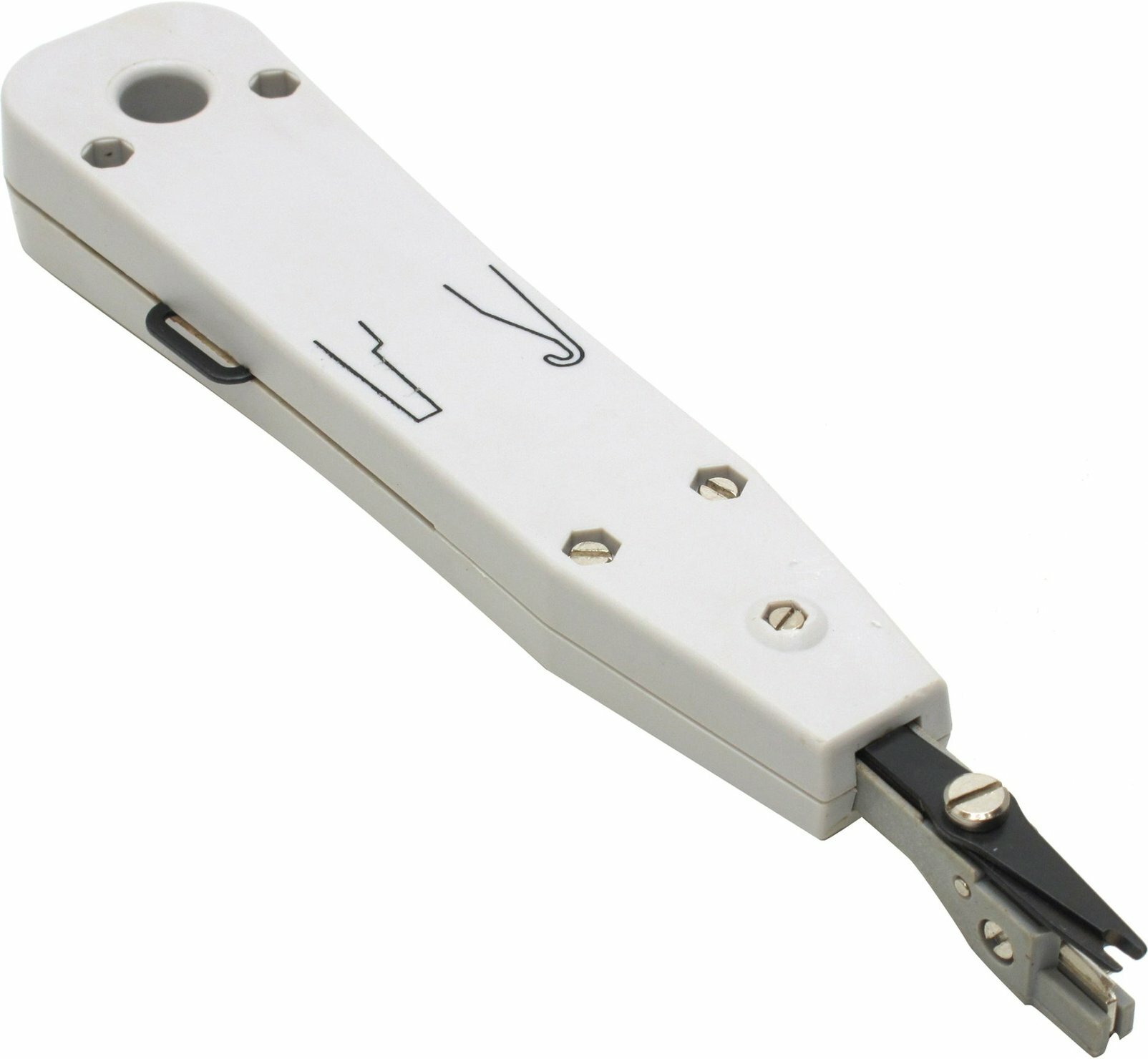

Инструмент для заделки витой пары при монтаже кабеля в сетевую розетку.

Инструмент для заделки кабеля

Монтаж

Зачистка

1

Перед обжимкой очистите кабель при помощи стриппера с обоих концов (по 3 см). Стараемся делать максимально аккуратно, чтобы не повредить оболочку самих жил.

Зачистка кабеля стриппером

Выравнивание

2

Расплетите пары проводков так, чтобы каждая жила была отдельно, разложите по схемам и обрежьте их под размер коннектора.

Выравнивание проводников

Введение проводников в коннектор

3

Вводим проводники в коннектор. Каждый проводник попадет на свою дорожку, просто вставляем кабель до упора.
Обязательно следим, чтобы все пары достигли крайних точек в салазках и полностью накрылись ножами контактов.
Оболочка провода должна также достигнуть сужения в месте, где начинаются салазки, чтобы одноразовая защелка полностью накрыла своей плоскостью широкую часть провода.

Введение проводников в коннектор

Обжим

4

Убеждаемся в качестве подготовки конструкции и переносим ее в рабочий паз кримпера.

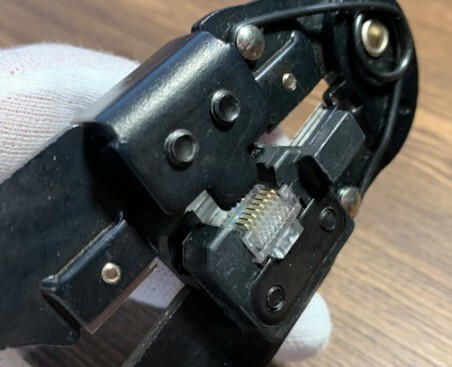

Обжим кабеля

Проверка качества

5

Вынимаем готовый провод и проверяем качество обжима. Убеждаемся в том, что ножи полностью «врезались» в провода и проверяем качество фиксации оболочки провода в коннекторе.

Проверка качества работы

Заделка кабеля в патч-панель

2

Заведите подготовленный кабель на IDC модуль по цветовой маркировке.
Очень важно сохранить целостность свития пар.

Зачистка кабеля

1

Коннектор 8P8C

Патч-панель

Сетевая розетка

Вшить проводники

3

Инструментом для заделки витой пары с ударным эффектом, который предназначен для одновременной обрезки витой пары и вшивки проводники в IDC модуль, необходимо до упора надавить на проводники.

Завершение монтажа

4

Повторите шаги 2 и 3 для подготовки следующих кабелей до конца патч-панели.
Закрепите задний органайзер на патч-панели. Он предотвращает механическое напряжение кабеля и обеспечивает надлежащий радиус изгиба.
Закрепите каждый кабель на заднем органайзере пластиковыми стяжками.
Установите патч-панель в стойку.

Заделка кабеля

Вшивка проводников кабеля

Завершение монтажа патч-панели

Зачистка кабеля

1

Откройте розетку

2

Снимите лицевую часть розетки, потянув за защелки.

Перед обжимкой очистите кабель при помощи стриппера с одной стороны на 5 см. Стараемся делать максимально аккуратно, чтобы не повредить оболочку самих жил.

Зачистка кабеля стриппером

Перед обжимкой очистите кабель при помощи стриппера с одной стороны на 3 см. Стараемся делать максимально аккуратно, чтобы не повредить оболочку самих жил.

Зачистка кабеля стриппером

Заделка кабеля в модули

3

Инструментом для заделки витой пары с ударным эффектом заведите подготовленный кабель в прорези по цветовой маркировке.

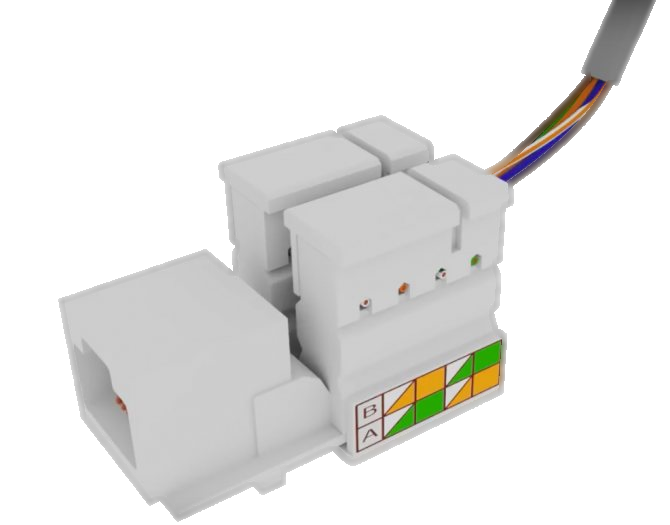

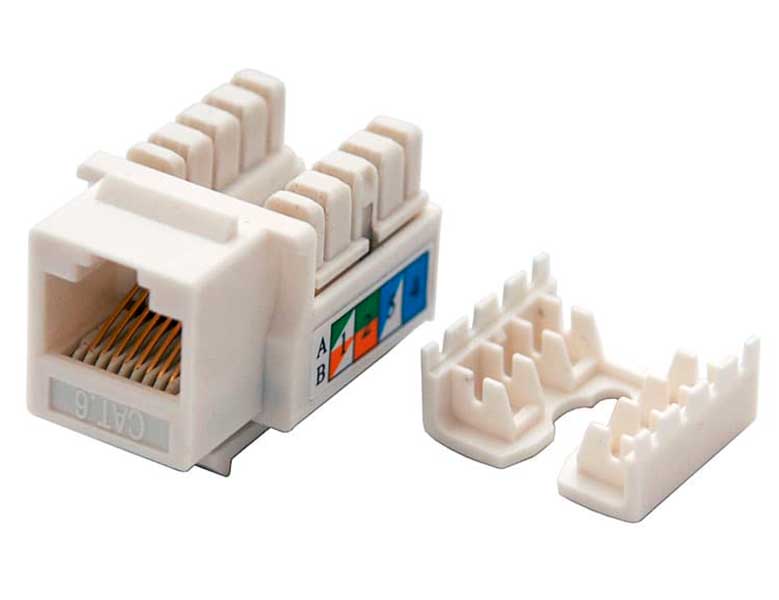

Открытый модуль розетки

Завершение монтажа

3

Закройте сетевую розетку до упора.

Заделка кабеля в модули

Закрытие сетевой розетки

Входной контроль

Для проверки правильности обжатия кабеля, помимо визуального контроля, существуют специальные устройства - LAN-тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели LAN-тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и прочего.

LAN-тестер
