4. Коаксиальный кабель

4.1 Коаксиальный кабель

Устройство

Коаксиальный кабель — электрический кабель, состоящий из центрального проводника и экрана, расположенных соосно и разделённых изоляционным материалом или воздушным промежутком. Используется для передачи радиочастотных электрических сигналов. Отличается от экранированного провода, применяемого для передачи постоянного электрического тока и низкочастотных сигналов, более однородным в направлении продольной оси сечением и применением более качественных материалов для электропроводников и изоляции.

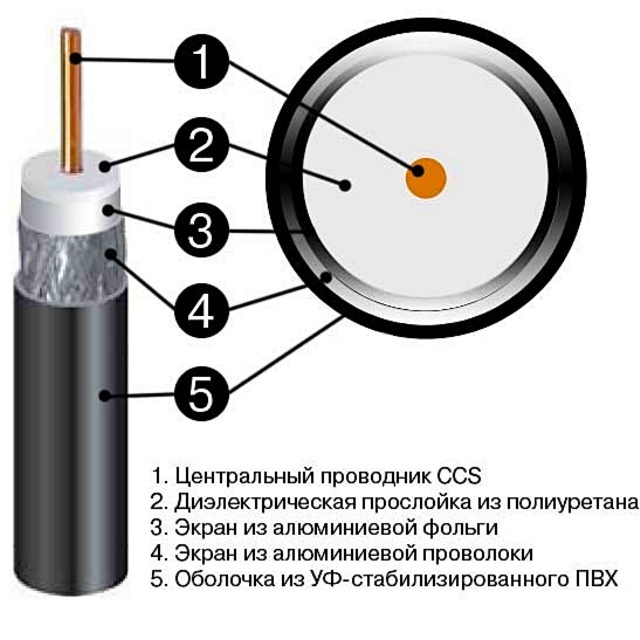

Структура коаксиального кабеля

Коаксиальный кабель состоит из:

системы связи;
вещательные сети;
компьютерные сети;
антенно-фидерные системы;
АСУ и другие производственные и научно-исследовательские технические системы;
системы дистанционного управления, измерения и контроля;
системы сигнализации и автоматики;
системы объективного контроля и видеонаблюдения;
каналы связи различных радиоэлектронных устройств мобильных объектов (судов, летательных аппаратов и др.);
внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
каналы связи в бытовой и любительской технике;
военная техника и другие области специального применения.

оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала;
внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия плёнки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;
изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;

внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди.

Применение

Основное назначение коаксиального кабеля — передача высокочастотного сигнала в различных областях техники:

системы связи;
вещательные сети;
компьютерные сети;
антенно-фидерные системы;
АСУ и другие производственные и научно-исследовательские технические системы;
системы дистанционного управления, измерения и контроля;
системы сигнализации и автоматики;
системы объективного контроля и видеонаблюдения;
каналы связи различных радиоэлектронных устройств мобильных объектов (судов, летательных аппаратов и др.);
внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
каналы связи в бытовой и любительской технике;
военная техника и другие области специального применения.

Кроме передачи сигнала, отрезки кабеля могут использоваться и для других целей:

кабельные линии задержки;
четвертьволновые трансформаторы;
симметрирующие и согласующие устройства;
фильтры и формирователи импульса.

Существуют коаксиальные кабели для передачи низкочастотных сигналов (в этом случае оплётка служит в качестве экрана) и для постоянного тока высокого напряжения. Для таких кабелей волновое сопротивление не нормируется.
